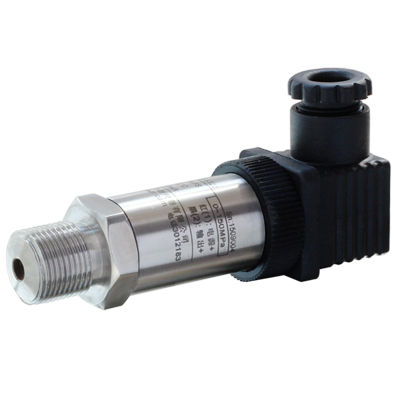

STZ2型 高量程壓力傳感器/變送器
所屬分類：通用壓力變送器
返回上級
打印當前頁 將此頁放入收藏夾
此產品包含以下詳細資料
概述

STZ2型高量程壓力傳感器/變送器，高壓壓力傳感器/變送器，水刀機專用超高壓壓力變送器，選用高精度箔式應變計作為敏感元件，具有一體化彈性結構，有穩定性和可靠性。信號處理電路位于不銹鋼殼體內，電路經過工藝老化處理，同時還具有線性補償功能。該產品主要用于高壓、超高壓以及壓力沖擊大的場合。

特點

  • 測量膜片與壓力接口一體式結構；

  • 螺紋接口采用7度錐密封面；

  • 抗振，抗瞬間壓力沖擊；

  • 可測量壓力最高可達600MPa；

  • IP65密封標準。


技術參數
測量介質與17-4PH不銹鋼兼容的液體或氣體
量    程0～40…600MPa
壓力類型表壓
過載壓力1.25倍量程壓力
破壞壓力1.5倍量程壓力
供    電9～36VDC
輸出信號4～20mA； 0～5V；1～5V；mV可選
綜合精度0.5%FS； 0.25%FS可選
零點溫度誤差0.3%FS/10℃
滿量程溫度誤差0.3%FS/10℃
補償溫度O～70℃；-20～85℃ 可選
工作溫度-40～85℃；-40～120℃ 可選
絕緣電阻≥500MΩ
負載能力≥[(供電電壓-6.5V)/0.02A]Ω
螺紋接口M20×1.5，G1/4特殊要求可定制
電氣接口DIN43650插頭；航空插頭；直接引線 可選
機械壽命≥500萬次壓力循環
長期穩定性≤±0.15%FS/年

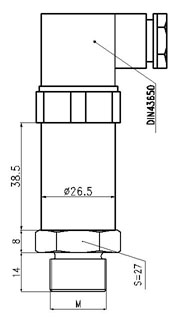

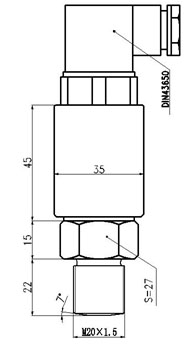

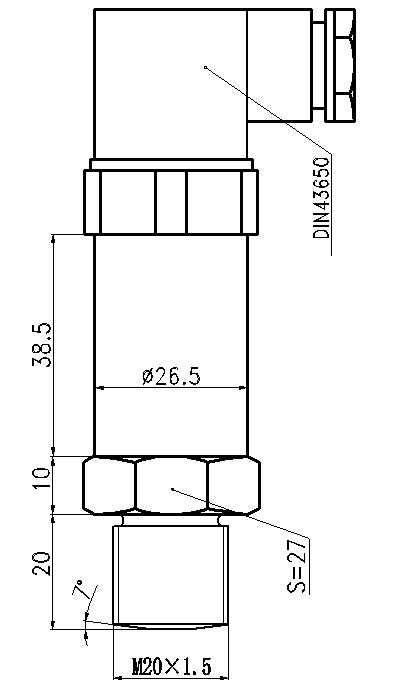

外形尺寸
40MPa＜R＜100MPa100MPa＜R＜250MPa300MPa＜R＜600MPa
高壓壓力變送器超高壓壓力變送器
螺紋端口配有緩沖器 7度錐面密封 7度錐面密封


接線方式
詳細電氣連接請查閱下表：

類型4~20mA0-5V / 0~10V
二線三線四線
直引 紅：電源+
黑：輸出+		 紅：電源+
黑：共地
綠：輸出+		 　/
航插
DIN43650		 紅(1)：電源+
黑(2)：輸出+		  紅(1)：電源+
黑(2)：共地
 綠(3)：輸出+
灰插 黑(1)：輸出+
紅(4)：電源+		 黑(1)：輸出+
綠(3)：共地
紅(4)：電源+		  黑(1)：輸出+
白(2)：-12V
綠(3)：共地
 紅(4)：+12V


以產品出廠檢定報告為準
